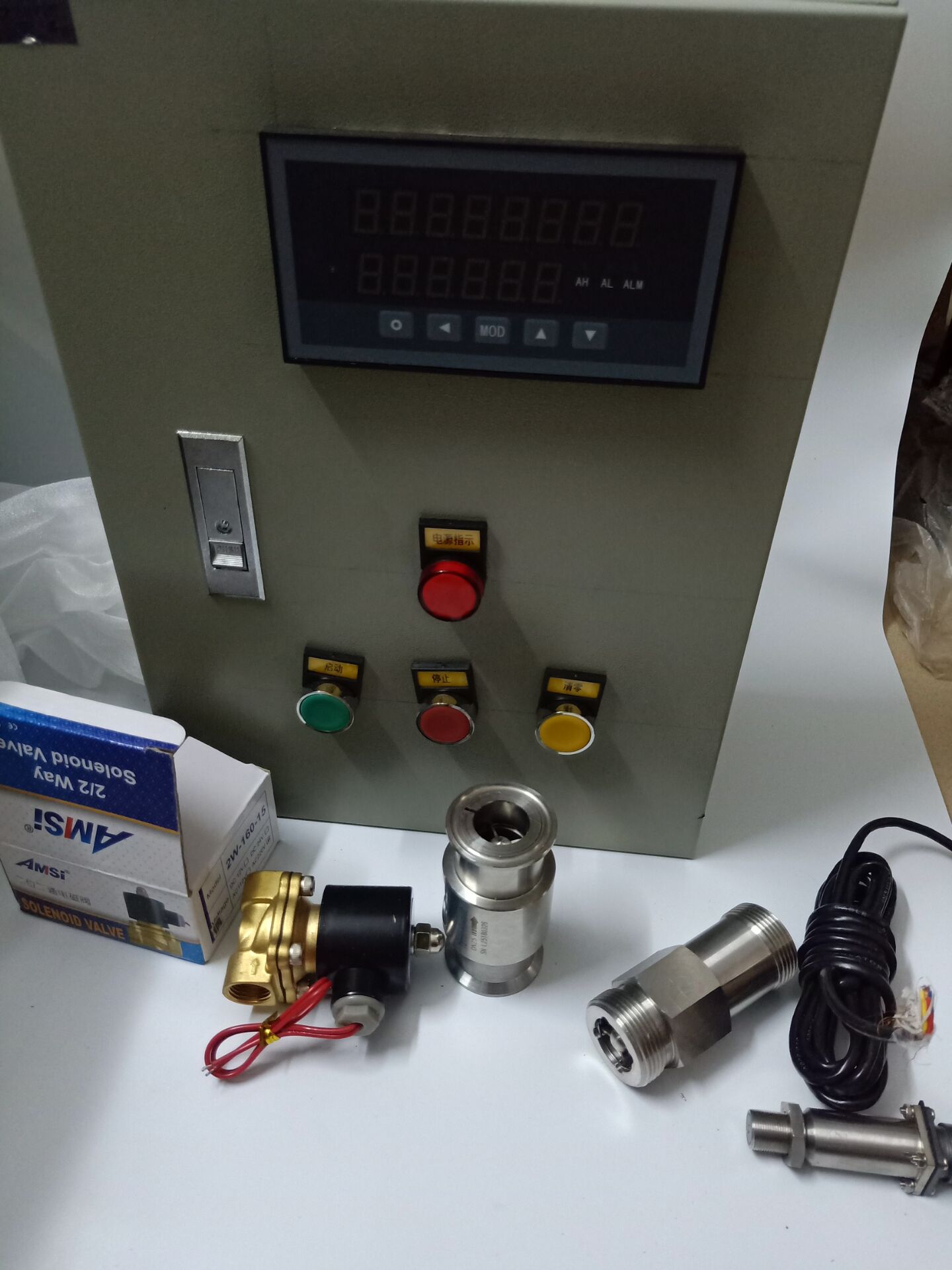

銘鴻自動化流量定量控制裝置是由流量傳感器、流量定量控制儀電磁閥和配電箱等裝置組成。實現對流體的定量計量、定量灌裝、定量加水,定量加水裝置,定量配料、配料、定量注水及各種液體的定量控制。

二、特點

可外接啟動、停止、清零按扭。

可同時控制閥及泵的開啟。

可設置8個常用量。

斷電，重新啟動后按之前定量值繼續定量。

可查詢定量次數，定量量值，定量時間。

安裝微型打印機可以打印定量數據。

全中文液晶顯示，操作簡單方便。

可安裝大小閥控制定量，精度更精確。

三、原理：定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器將流量信號傳給定量控制儀并開始計量，流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。

流量傳感器和電磁閥根據現場所需的流量和管道選擇,并按圖與定量控制儀連接定量控制儀的顯示屏如圖所示,箱子的標準尺寸400*300*150mm（高*寬*厚）

根據脈沖（電流）輸出的流量傳感器計算公式 Q=N/K

式中  Q --------累積流量（單位 升）

     N-------- 流量信號脈沖數（次）

     K- ------ 儀表常數（次/升）

將儀表常數置入控制儀內，控制儀根據設定值自動計算出其對應的脈沖數（電流），控制儀啟動時改變內置的繼電器狀態，使得控制閥開啟，控制儀對來自傳感器的脈沖（電流）信號進行計數，到達設定量時恢復繼電器的原始狀態，控制閥將關閉，從而實現對管道內流量的定量（批量）控制。
