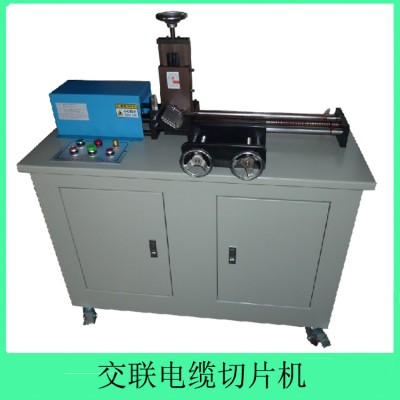

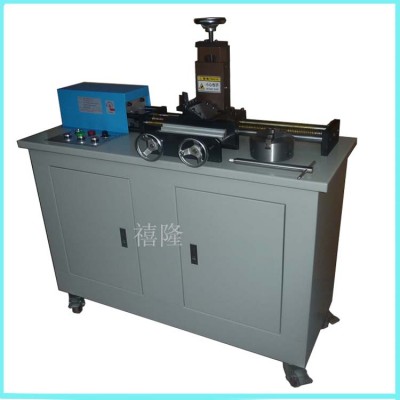

XL-JP400交聯電纜切片機

一、規范概述：

交聯電纜切片機適用于GB/T2951-2008《電纜和光纜絕緣和護套材料通用試驗方法》標準和GB12706.1-2008、IEC60502-1:2004、GB11017-2002、IEC60502-1:2004等標準試驗要求。

切片機適用于大型交聯電纜以及控制電纜，是制備其絕緣和護套試樣的必備試驗儀器，配套完成試樣的熱延伸試驗及拉力試驗（制作標準啞鈴試樣），進一步考核試樣的機械及物理性能，從而滿足產品達到標準要求。

工作原理是：馬達驅動推進絲桿，絲桿帶動刀架來回平動，刀架上裝有特制的刀片，調節刀片于刀架的相對位置，確定所切試片厚度，然后調節好刀架與試樣的位置，當?shù)都軄?lái)回平動時，就能橫切出所需的試樣。

交聯電纜切片機為改進型，采用加硬高精度雙導桿，并配有精密傳動方形絲桿，使設備運行更平穩。除保持原有的橫切和中破功能外，又增加了對電纜的切圓截面功能動性，即切或刨出的圓截面試片，可做厚度，外形尺寸和機械性能的測量。

二、主要參數：

1、工作長度：400mm。

2、削切厚度范圍：0.5～2.0mm （刻度分度：1mm）。

3、可切圓截面試片：Φ10 ~ 40mm   （選配：Φ160mm夾具盤)。

4、切削速度：0.1～330mm/min，可調；出廠時，定速約150mm/min。

5、切削方式：試樣固定不動，刀片水平移動；

            刀架上下可調，范圍最大約60mm，依刻度尺，手動調節。

6、削切刀具：中破刀和橫削切刀，隨機配套各1把，鋒利級別。

7、電動驅動：進口交流調速電機，0.20kw。

8、電源：AC 220V/50Hz 。

9、外形尺寸：長1200×寬520×高1300mm。
