Φ100mm、淬火長度1000mm、淬火深度：1.8-2.2mm技術解決方案。

一、根據客戶提供的軸工件參數，120KW高頻淬火設備可滿足淬火要求。

120KW高頻淬火設備主要技術參數：

工作電源	三相380V/50Hz	冷卻水流量（主機）	32L/Min（0.1MPa）
工作電壓范圍	360V～420V	冷卻水流量（變壓器）	29L/Min（0.1MPa）
zui大輸入電流	190A	冷卻水壓	0.1～0.3MPa
zui大輸出功率	120KW	主機重量	88Kg
振蕩頻率	15～35KHz	變壓器重量	93Kg
效率	90%	主機外形尺寸（mm3）	650×480×1440
負載持續率	*	變壓器外形尺寸（mm3）	500×800×580

為確保質量，需配備淬火機床：主要是完成工件的旋轉和勻速上升、下降的動作，實現淬火工藝要求。定制生產的數控淬火機床可供選用。

二、數控淬火機床主要技術參數：

型號	DLX-SK-1050
zui大淬火長度	1000
zui大裝夾工件長度	1000
zui大回轉直徑	≤500
工件移動速度(mm/s)	2-60
旋轉速度（r/min)	40-150
*移動速度（mm/min)	40-480
工件重量	≤80
輸入電壓	220
電機總功率	1.5
外型尺寸（長×寬×高）	1200×580×2300

三、高頻淬火設備和立式數控淬火機床配套，采用圓形感應器對軸表面淬火。

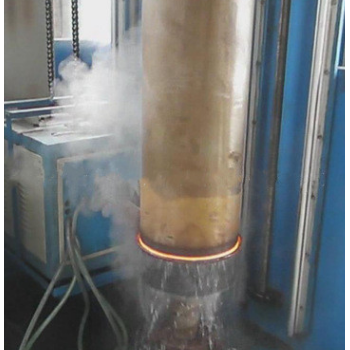

具體工藝過程是：高頻淬火設備和立式數控淬火機床配套，采用圓形窄加熱帶感應器，工件由裝卡在淬火機床上，一邊旋轉一邊向上運動（運動速度可無級調速、進行掃描淬火）。

工件裝卡完畢后，只要點動開關，工件自動上升到環形感應圈內，工件自動旋轉，自動定時加熱，噴水淬火，自動下降到原位，人工更換工件。感應器帶噴水，這樣可使工件加熱到淬火溫度后，可立即自動打開噴水電磁閥噴水，這樣可保證淬硬層深度和淬火硬度。
